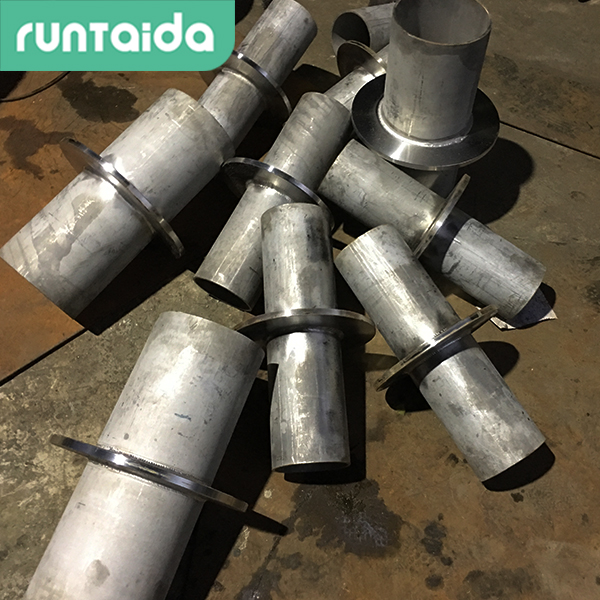

一、防水套管說明
柔性防水套管適用于有地震設防要求的地區,管道穿墻處承受振動和管道伸縮變形,或有嚴密防水要求的建筑物,按結構柔性防水套管分為A型和B型,A型一般用在水池或穿入墻內,B型用于穿入構建筑物外墻,另外密封圈也有區別,Ⅰ型密封圈用于一般防水要求,Ⅱ型密封圈用于較嚴密的防水要求。按形狀分為錐形圈和圓形圈。當柔性防水套管的安裝與其他設備連接的比較近,比如泵或增壓設備,應在其他設備的前端加裝柔性接頭,起到很好的保護作用。
二、防水套管作用
柔性防水套管在管路鋪設中起到至關重要的作用,怎樣保障柔性防水套管安全的運轉是個焦點問題,鞏義利通簡述柔性防水套管在管路鋪設中運行技術。
三、防水套管常識
套管怎樣防止水擊的幾點常識:
1、降低波速,對給定的流量變化,壓力變化與波速的傳播成正比,所以降低波速對于控制瞬變總有好處。 降低波速可以通過以下方法:(1)摻進空氣;(2)采用非圓形管道。
2、安裝水擊消除器。當管路中壓力升高時彈簧受到壓縮,于是打開了水的通路,水被排出而泄 壓,因此降低了水擊壓力。
3、適當加大管徑,限制流速可減小水擊弓雖度;
4、設置止回閥,水擊危害的大小與閥門關閉時間的長短有關,閥門關閉越快,水擊的危害越大;關閉緩慢,危害越小,要合理增加管路閥門關閉時間,緩慢操作,要絕對禁止突然關閉閥門。
5、在管網上按照規定安裝溢流閥,當超過調定壓力時閥門打開。
6、在較長的管道上設置調壓室,縮短管道長度,減小相長,可以緩和水擊。
7、對各過流部件進行合理的設計,并通過完善的管理制度和嚴格執行操作規程,及時維修排除柔性防水套管管道運行故障,一般可以將流體系統中的水擊的影響控制在滿意的限度。
DN |
D1 |
D2 |
D3 |
D4 |
D5 |
I |
10 |
I1 |
I2 |
D1 |
D2 |
D3 |
n-M |
A型重量(k曲 |
B型重量 |
|||
I型 |
Ⅱ型 |
I型 |
Ⅱ型 |
I型 |
Ⅱ型 |
|||||||||||||
50 |
60 |
95 |
65 |
145 |
200 |
65 |
28 |
- |
72 |
30 |
3.5 |
4 |
8 |
4-M12 |
14.40 |
- |
14.60 |
- |
65 |
76 |
114 |
80 |
165 |
220 |
65 |
28 |
25 |
72 |
30 |
3.75 |
4 |
8 |
4-M12 |
16.89 |
17.07 |
17.18 |
17.35 |
80 |
89 |
127 |
95 |
180 |
235 |
65 |
28 |
25 |
76 |
38 |
4 |
4 |
10 |
4-M16 |
21.12 |
21.31 |
21.42 |
21.61 |
100 |
108 |
146 |
114 |
200 |
255 |
65 |
28 |
25 |
76 |
38 |
4 |
4.5 |
10 |
4-M16 |
24.37 |
24.58 |
24.71 |
24.92 |
125 |
133 |
180 |
140 |
235 |
290 |
65 |
28 |
25 |
76 |
38 |
4 |
6 |
10 |
6-M16 |
31.92 |
32.31 |
32.43 |
32.82 |
150 |
159 |
203 |
165 |
260 |
315 |
65 |
28 |
25 |
76 |
38 |
4.5 |
6 |
10 |
6-M16 |
35.77 |
36.17 |
36.31 |
36.72 |
200 |
219 |
265 |
226 |
320 |
375 |
65 |
28 |
25 |
76 |
38 |
6 |
6 |
10 |
6-M16 |
44.69 |
45.29 |
45.29 |
45.87 |
250 |
273 |
325 |
280 |
380 |
435 |
65 |
28 |
25 |
76 |
38 |
8 |
8 |
10 |
8-M16 |
59.41 |
60.22 |
60.43 |
61.33 |
300 |
325 |
377 |
333 |
435 |
495 |
72 |
28 |
30 |
90 |
46 |
8 |
10 |
10 |
8-M20 |
89.37 |
90.02 |
90.35 |
91.14 |
350 |
377 |
426 |
385 |
485 |
545 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
8-M20 |
99.74 |
100.3 |
100.7 |
101.5 |
400 |
426 |
480 |
435 |
540 |
600 |
72 |
32 |
30 |
90 |
46 |
1O |
10 |
10 |
12-M20 |
114.0 |
114.8 |
115.3 |
116.4 |
450 |
480 |
530 |
488 |
590 |
650 |
72 |
32 |
30 |
90 |
46 |
10 |
1O |
10 |
12-M20 |
124.1 |
124.7 |
- |
- |
500 |
530 |
585 |
538 |
645 |
705 |
72 |
32 |
30 |
90 |
46 |
10 |
10 |
10 |
16-M20 |
139.3 |
140.5 |
- |
- |
600 |
630 |
690 |
640 |
755 |
820 |
75 |
32 |
30 |
104 |
54 |
10 |
10 |
12 |
16-M24 |
197.2 |
198.2 |
- |
- |
700 |
720 |
780 |
730 |
845 |
910 |
75 |
40 |
30 |
104 |
54 |
10 |
1O |
12 |
20-M24 |
222.6 |
223.7 |
- |
- |
800 |
820 |
880 |
830 |
950 |
1020 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
280.0 |
282.3 |
- |
- |
900 |
920 |
980 |
930 |
1050 |
1120 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
20-M27 |
309.6 |
312.2 |
- |
- |
1000 |
1020 |
1080 |
1030 |
1150 |
1220 |
80 |
40 |
40 |
117 |
60 |
10 |
10 |
12 |
24-M27 |
341.1 |
344.0 |
- |
- |
