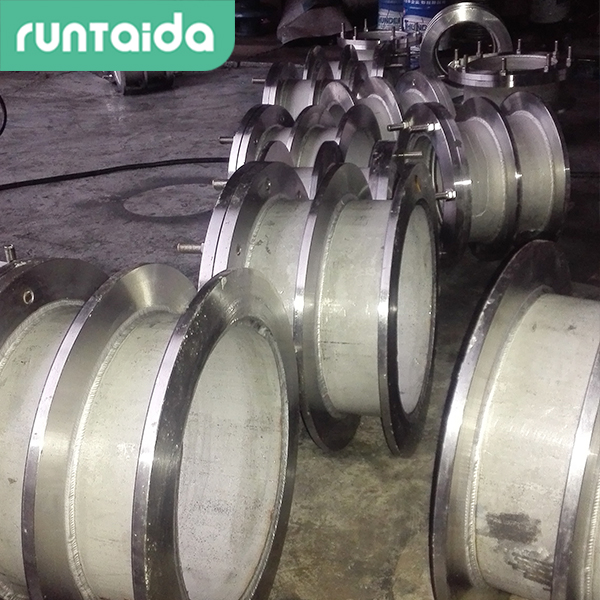

一、柔性防水套管按結構分類
柔性防水套管適用于有地震設防要求的地區,管道穿墻處承受振動和管道伸縮變形,或有嚴密防水要求的建筑物,按結構柔性防水套管分為A型和B型,A型一般用在水池或穿入墻內,B型用于穿入構建筑物外墻,另外密封圈也有區別,Ⅰ型密封圈用于一般防水要求,Ⅱ型密封圈用于較嚴密的防水要求。按形狀分為錐形圈和圓形圈。當柔性防水套管的安裝與其他設備連接的比較近,比如泵或增壓設備,應在其他設備的前端加裝柔性接頭,起到很好的保護作用。
二、柔性防水套管按質量分類
柔性防水套管因?yàn)槭袌龅牟灰?guī)范競爭,現階段分為國標和非標兩種,國標指按建設部相關的02S404或02S312標準圖集選材和生產,對法蘭厚度、翼環厚度、管徑與管壁厚度都有嚴格的要求。按設計標準尺寸制作。非標指在外形與大概結構符合圖集要求外,對法蘭厚度、翼環厚度、管徑與管壁厚度做出下差尺寸,從而減少重量,降低成本。嚴格來說,這些是不合格的產品,當然對厚度及管壁做稍微下差尺寸,能減少工程成本也不至于影響使用,但是一定程度上影響使用性能。
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
型 號 |
全長 |
S312 |
02S404 |
S312 |
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
50 |
380 |
177 |
200 |
225 |
200 |
65 |
380 |
190 |
220 |
230 |
200 |
80 |
384 |
217 |
235 |
251 |
200 |
100 |
384 |
236 |
255 |
280 |
200 |
125 |
386 |
257 |
290 |
301 |
200 |
150 |
386 |
280 |
315 |
324 |
200 |
200 |
386 |
350 |
375 |
394 |
200 |
250 |
388 |
402 |
435 |
446 |
200 |
300 |
388 |
462 |
495 |
498 |
200 |
350 |
392 |
511 |
545 |
567 |
200 |
400 |
392 |
565 |
600 |
621 |
200 |
450 |
394 |
615 |
650 |
671 |
200 |
500 |
394 |
673 |
705 |
720 |
200 |
600 |
407 |
787 |
820 |
822 |
200 |
700 |
409 |
877 |
910 |
911 |
200 |
800 |
411 |
987 |
1020 |
1011 |
200 |
900 |
413 |
1087 |
1120 |
1113 |
200 |
1000 |
415 |
1187 |
1220 |
1213 |
200 |
1200 |
416 |
1390 |
1423 |
1413 |
200 |
1400 |
417 |
1590 |
1623 |
1613 |
200 |
