一、02S404柔性防水套管的介紹

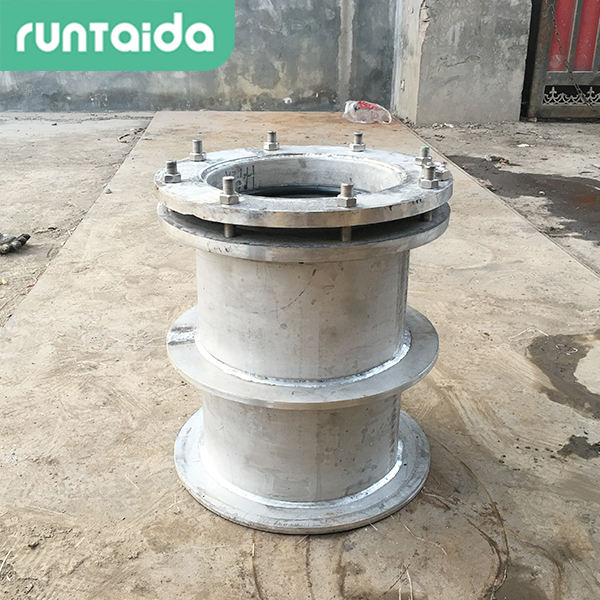

B型柔性防水套管適用于有地震設防要求的地區,管道穿墻處承受振動和管道伸縮變形、或有嚴密防水要求的構(建)筑物。
一般在做有防水要求或管道安裝處有防震、便于拆卸等要求的水池時(如:與水池連接時,給水泵的進水管的套管),就要用到02S404B型柔性防水套管。
02S404B型柔性防水套管廣泛用于建筑、化工、石油、自來水廠、污水處理、核電工程等單位。
二、02S404型柔性防水套管的作用
一般用于穿構(建)筑物外墻。
三、02S404型柔性防水套管的規格型號
DN20-DN3200
四、02S404柔性防水套管的說明
1、當迎水面為腐蝕性介質時,可采用封堵材料將縫隙封堵,做法見02S404國家標準圖集“柔性防水套管(B型)安裝圖”;
2、套管穿墻處如遇非混凝土墻壁時,應局部改用混凝土墻壁,其澆注范圍應比翼環直徑(D5)大200,而且必須將套管一次澆固于墻內;
3、穿管處混凝土墻厚應不小于300,否則應使墻壁一邊加厚或兩邊加厚,加厚部分的直徑至少為D5+200;
4、套管的重量以L=300計算,如墻厚大于300時,應另行計算;
5、柔性防水套管用于與腐蝕性介質接觸時,設計人員應根據介質性質及防腐要求,另行選擇適用的耐腐蝕材料,比如:316L不銹鋼材質等。
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
型 號 |
全長
|
S312 |
02S404 |
S312 |
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
50 |
380 |
177 |
200 |
225 |
200 |
65 |
380 |
190 |
220 |
230 |
200 |
80 |
384 |
217 |
235 |
251 |
200 |
100 |
384 |
236 |
255 |
280 |
200 |
125 |
386 |
257 |
290 |
301 |
200 |
150 |
386 |
280 |
315 |
324 |
200 |
200 |
386 |
350 |
375 |
394 |
200 |
250 |
388 |
402 |
435 |
446 |
200 |
300 |
388 |
462 |
495 |
498 |
200 |
350 |
392 |
511 |
545 |
567 |
200 |
400 |
392 |
565 |
600 |
621 |
200 |
450 |
394 |
615 |
650 |
671 |
200 |
500 |
394 |
673 |
705 |
720 |
200 |
600 |
407 |
787 |
820 |
822 |
200 |
700 |
409 |
877 |
910 |
911 |
200 |
800 |
411 |
987 |
1020 |
1011 |
200 |
900 |
413 |
1087 |
1120 |
1113 |
200 |
1000 |
415 |
1187 |
1220 |
1213 |
200 |
1200 |
416 |
1390 |
1423 |
1413 |
200 |
1400 |
417 |
1590 |
1623 |
1613 |
200 |
